5 Sai lầm thường gặp trong hệ thống phân phối hơi

Bạn có chắc hệ thống phân phối hơi tại nhà máy mình đang hoạt động hiệu quả? Hay vẫn tồn tại những lỗi âm thầm gây thất thoát hàng trăm triệu mỗi năm? Trong bài viết này, chúng tôi chia sẻ 5 sai lầm kỹ thuật phổ biến, được đúc kết từ hơn 10 năm thực chiến tại các nhà máy công nghiệp, kèm giải pháp thực tế đã được USAID Hoa Kỳ công nhận.

Nội Dung Bài Viết

1. Tổng quan về hệ thống phân phối hơi công nghiệp

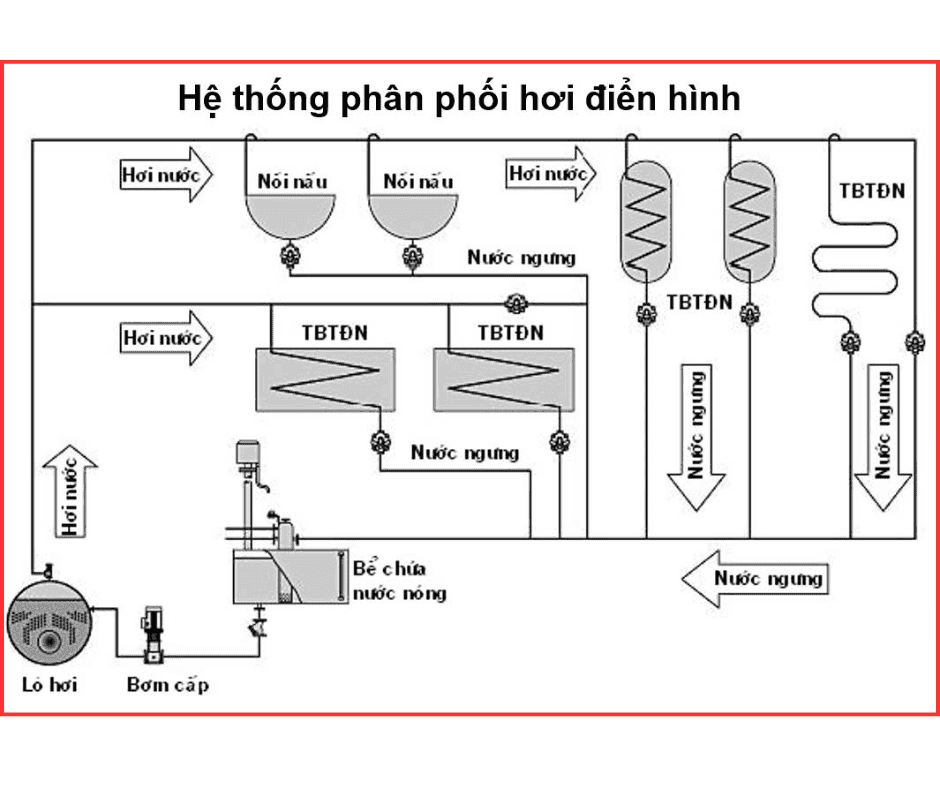

Hệ thống phân phối hơi điển hình

Hệ thống phân phối hơi công nghiệp là một cấu trúc kỹ thuật đóng vai trò then chốt trong việc vận chuyển hơi nước bão hòa từ nồi hơi đến các thiết bị sử dụng hơi như máy ép, máy sấy, hoặc bộ trao đổi nhiệt.

Một hệ thống phân phối hơi hiệu quả không chỉ bao gồm đường ống dẫn hơi, bẫy hơi, van giảm áp, van một chiều, và thiết bị hồi nước ngưng, mà còn yêu cầu sự phối hợp chặt chẽ giữa kiểm soát áp suất, duy trì nhiệt độ, và đảm bảo hơi khô trong suốt quá trình truyền tải.

Nếu hơi nước không được giữ ở trạng thái khô và đúng áp suất, hiệu suất truyền nhiệt sẽ giảm sút đáng kể, dẫn đến lãng phí nhiên liệu và tăng chi phí vận hành. Do đó, việc thiết kế và bảo trì hệ thống phân phối hơi công nghiệp đúng cách không chỉ đảm bảo an toàn, tối ưu năng lượng, mà còn góp phần nâng cao hiệu quả sản xuất cho toàn bộ nhà máy.

Các thành phần quan trọng bao gồm:

Đường ống hơi chính và ống nhánh: dẫn hơi từ lò đến điểm tiêu thụ.
Bẫy hơi: loại bỏ nước ngưng khỏi hệ thống, giữ lại hơi khô.
Van giảm áp và van an toàn: kiểm soát áp suất để bảo vệ thiết bị.
Thiết bị hồi nước ngưng: đưa nước nóng quay về nồi hơi để tái sử dụng nhiệt.

Việc thiết kế và vận hành đúng cách hệ thống phân phối hơi công nghiệp không chỉ giúp ổn định quy trình sản xuất, mà còn góp phần giảm đáng kể chi phí năng lượng, nâng cao tuổi thọ thiết bị, và đáp ứng các tiêu chuẩn về hiệu suất năng lượng trong công nghiệp.

Vì sao hệ thống phân phối hơi công nghiệp ảnh hưởng trực tiếp đến chi phí vận hành?

Một hệ thống phân phối hơi hiệu quả không chỉ giúp đảm bảo chất lượng hơi nước, mà còn tác động sâu sắc đến chi phí sản xuất hơi trong toàn bộ nhà máy. Khi hơi nước khô được duy trì đúng tiêu chuẩn, hiệu suất truyền nhiệt tại các thiết bị tiêu thụ sẽ được tối ưu hóa, giúp tiết kiệm đáng kể nhiên liệu đốt.

Ngược lại, nếu hơi bị lẫn nước ngưng do lỗi trong thiết kế hoặc vận hành hệ thống, sẽ dẫn đến:

Giảm hiệu suất trao đổi nhiệt tại máy sử dụng.
Tăng thời gian gia nhiệt, tiêu hao nhiên liệu vượt mức.
Gây tổn thất tiềm ẩn về năng suất và chất lượng sản phẩm.

Thực tế cho thấy, chỉ một lỗi nhỏ trong hệ thống phân phối hơi công nghiệp – chẳng hạn như bẫy hơi hoạt động không đúng hoặc điểm lấy hơi sai vị trí – có thể khiến doanh nghiệp thất thoát hàng chục tấn nhiên liệu mỗi năm.

Do đó, việc đầu tư đúng cách vào thiết kế, kiểm tra và bảo trì hệ thống phân phối hơi là chìa khóa để kiểm soát chi phí vận hành, đồng thời đảm bảo ổn định sản xuất và tuân thủ các tiêu chuẩn về năng lượng trong công nghiệp

5 sai lầm phổ biến trong hệ thống phân phối hơi công nghiệp và cách khắc phục hiệu quả

Một hệ thống phân phối hơi hoạt động không đúng chuẩn sẽ gây ra tổn thất nghiêm trọng về nhiệt lượng, năng suất và chi phí vận hành. Dưới đây là 5 sai lầm điển hình thường gặp trong các nhà máy, kèm giải pháp cụ thể.

1. Lấy hơi sai vị trí – Nước ngưng lẫn vào thiết bị

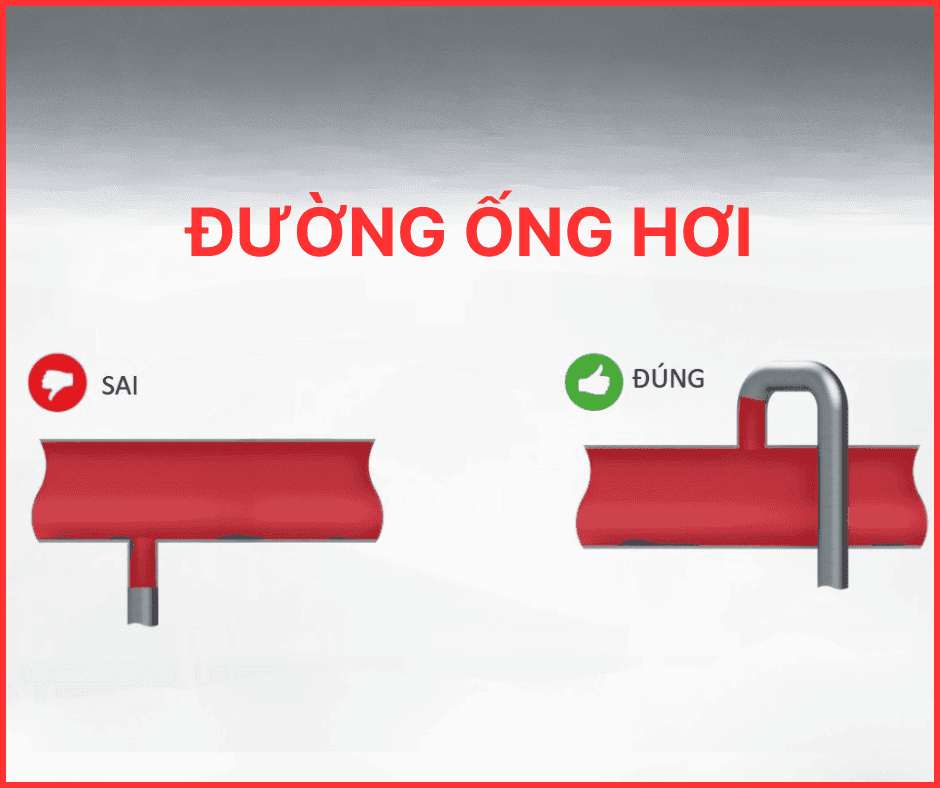

Đường lấy hơi đúng

Triệu chứng & hậu quả

Điểm lấy hơi được đặt ở đáy đường ống chính.
Nước ngưng không được tách triệt để → đi vào máy gia nhiệt hoặc thiết bị sử dụng hơi.
Gây giảm hiệu suất truyền nhiệt, đặc biệt trong các ngành như may mặc: sản phẩm bị loang màu, giảm chất lượng.

Giải pháp

Di dời điểm lấy hơi lên đỉnh đường ống để thu hơi khô.
Lắp đặt bẫy hơi đúng chuẩn ở cuối đường ống để tách nước ngưng ra khỏi hệ thống.

2. Bẫy hơi kém chất lượng – Thất thoát hơi vô hình

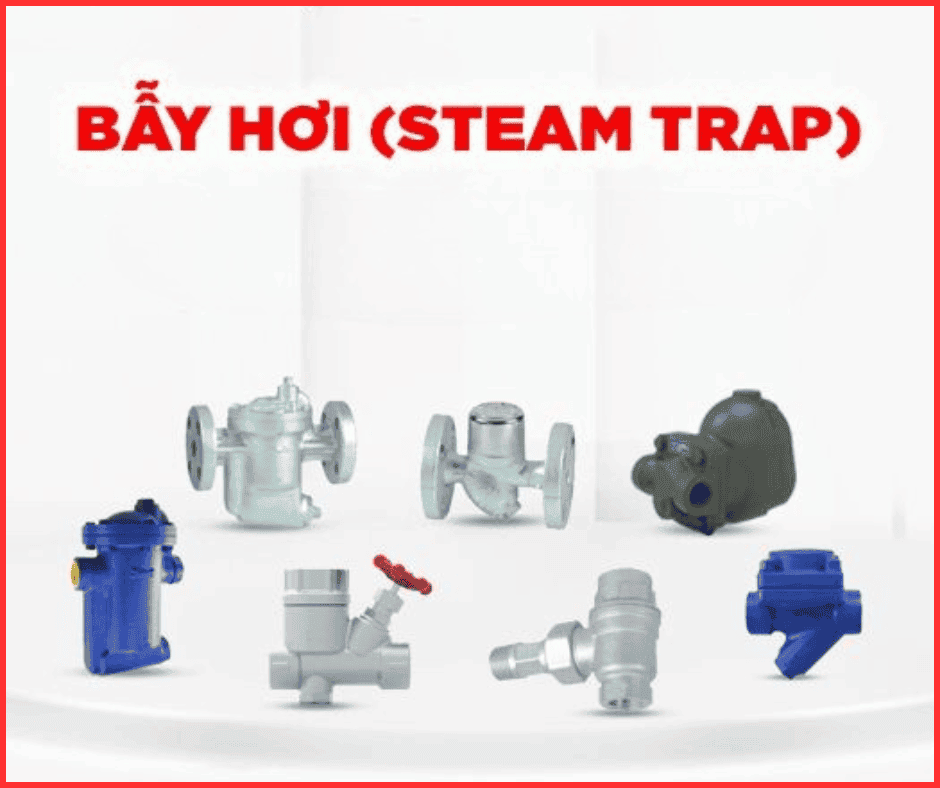

Các loại bẫy hơi chất lượng tốt

Triệu chứng & hậu quả

Bẫy hơi giả hoặc đã hư hỏng: không giữ được hơi, dẫn đến xả cả hơi và nước cùng lúc.
Hơi chưa kịp trao đổi hết nhiệt đã bị thải bỏ ra môi trường, gây lãng phí nghiêm trọng nhiên liệu.

Giải pháp

Sử dụng bẫy hơi chất lượng cao, đã được kiểm chứng thực tế tại các nhà máy công nghiệp.
Theo khảo sát của DIVI Group: hoàn vốn trong 3–6 tháng nhờ tiết kiệm nhiên liệu.

3. Đưa nước ngưng về bồn hở – Mất nhiệt gián tiếp

Triệu chứng & hậu quả

Nước ngưng sau máy còn ~4 bar (~150°C), nhưng khi xả về bồn hở áp suất khí quyển, nhiệt độ giảm còn 100°C.
Gây ra hiện tượng hơi flash (giáng áp), thất thoát nhiệt ra môi trường.

Giải pháp

Giữ áp suất nước ngưng và bơm trực tiếp về lò hơi thay vì xả về bồn hở.
Phương án này giúp tiết kiệm 10%–30% chi phí nhiên liệu trong hệ thống phân phối hơi công nghiệp.

Hơi nước bay ra khỏi bồn nước hở

4. Thiếu van một chiều – Rối loạn nhiệt trong dây chuyền

Triệu chứng & hậu quả

Không có van một chiều tại cụm bẫy hơi → nước ngưng từ máy A bị đẩy ngược vào máy B.
Làm cho nhiệt độ đầu ra không ổn định, ảnh hưởng đến chu kỳ sản xuất liên tục.

Giải pháp

Lắp đặt van một chiều sau mỗi cụm bẫy hơi để đảm bảo dòng chảy một chiều và ổn định nhiệt độ.

Nên lắp đặt van 1 chiều

5. Không bọc cách nhiệt – Hơi nóng thất thoát ngoài ý muốn

Triệu chứng & hậu quả

Đường ống và mặt bích không được cách nhiệt đầy đủ.
Theo thống kê: mỗi mét ống Φ114 không được bảo ôn tiêu tốn 0,34kg củi/giờ → tương đương 22 tấn nhiên liệu/năm với 100m ống.

Giải pháp

Sử dụng vật liệu cách nhiệt công nghiệp chuyên dụng cho toàn bộ đường ống và nước hồi.
Trang bị áo cách nhiệt cho mặt bích và van để tránh điểm thất thoát nhiệt.

Việc nhận diện và khắc phục 5 sai lầm này giúp bạn tối ưu toàn diện hệ thống phân phối hơi công nghiệp, từ đó tiết kiệm hàng trăm triệu mỗi năm và kéo dài tuổi thọ thiết bị.

Case Study thực tế: Nhận giải thưởng 100.000 USD từ USAID nhờ tối ưu hệ thống phân phối hơi công nghiệp

Tại nhiều nhà máy sản xuất hiện nay, đặc biệt trong các ngành như dệt may, thực phẩm và hóa chất, việc hồi nước ngưng vẫn được thực hiện qua bồn hở hoặc không kiểm soát được áp suất. Điều này gây tổn thất nhiệt lớn và kéo theo chi phí nhiên liệu tăng cao.

Nhằm giải quyết bài toán đó, DIVI Group đã triển khai giải pháp tối ưu hệ thống phân phối hơi, đặc biệt tập trung vào hồi nước ngưng trực tiếp về nồi hơi dưới áp suất cao.

GIẢI THƯỞNG 100.000 USD TỪ USAID

1. Giải pháp triển khai & kết quả đạt được

DIVI Group đã cải tiến hệ thống phân phối hơi công nghiệp bằng cách:

Loại bỏ bồn hở trung gian, tránh thất thoát nhiệt từ nước ngưng.
Lắp đặt bơm hồi nước áp suất cao, duy trì nước ngưng ở ~150°C thay vì giảm còn 100°C.
Đồng bộ hệ thống với bẫy hơi, van giảm áp và điều khiển điện tử để ổn định lưu lượng – áp suất.

Hiệu quả mang lại:

Tiết kiệm 30% nhiên liệu hơi.
Hoàn vốn chỉ sau 5 tháng.
Giải pháp được USAID Hoa Kỳ tài trợ 100.000 USD vì đóng góp tích cực trong tiết kiệm năng lượng công nghiệp.

2. Ứng dụng thực tế & kết luận

Giải pháp đã được triển khai thành công tại nhiều nhà máy:

Ngành dệt may: phun hơi, ủi, ép nhiệt.
Ngành thực phẩm: gia nhiệt nồi hấp, chưng cất.
Ngành hóa chất: trao đổi nhiệt, phản ứng nhiệt cao.

Đây là minh chứng rõ ràng rằng chỉ cần tối ưu một phần trong hệ thống phân phối hơi, doanh nghiệp có thể tiết kiệm hàng trăm nghìn USD mỗi năm, đồng thời hướng tới sản xuất xanh, tiết kiệm và bền vững.

Checklist kiểm soát hệ thống phân phối hơi công nghiệp

Để đảm bảo hệ thống phân phối hơi vận hành hiệu quả, nhà máy cần duy trì chế độ kiểm tra định kỳ cho từng hạng mục kỹ thuật quan trọng. Việc kiểm soát đúng tần suất sẽ giúp ngăn ngừa thất thoát nhiệt, giảm hao phí nhiên liệu và đảm bảo độ ổn định toàn hệ thống.

Hạng mục	Tần suất kiểm tra	Mục tiêu
Bẫy hơi hoạt động đúng	2 tuần/lần	Ngăn thất thoát hơi nước
Điểm lấy hơi đúng vị trí	Hàng quý	Tránh nước ngưng lẫn vào hơi
Cách nhiệt đường ống	6 tháng/lần	Giữ nhiệt độ hơi ổn định
Van một chiều hoạt động tốt	1 tháng/lần	Ngăn dòng chảy ngược trong hệ thống

Việc duy trì lịch kiểm tra định kỳ cho từng thành phần trong hệ thống phân phối hơi công nghiệp không chỉ giúp tăng độ tin cậy khi vận hành mà còn góp phần trực tiếp vào việc tối ưu chi phí sản xuất, kéo dài tuổi thọ thiết bị, và nâng cao hiệu suất trao đổi nhiệt.

Kết luận: Tối ưu hệ thống phân phối hơi – bước nhỏ, hiệu quả lớn

Mặc dù được xem là một phần phụ trợ, nhưng hệ thống phân phối hơi công nghiệp lại đóng vai trò thiết yếu trong việc kiểm soát chi phí năng lượng và đảm bảo hiệu suất vận hành của toàn bộ dây chuyền sản xuất. Chỉ một sai sót nhỏ trong hệ thống như bẫy hơi rò rỉ, điểm lấy hơi sai vị trí hay cách nhiệt không đầy đủ cũng có thể khiến doanh nghiệp tổn thất hàng trăm triệu đồng mỗi năm mà không nhận ra.

Nếu nhà máy của bạn đang gặp một trong 5 lỗi thường thấy đã được phân tích ở trên, đây chính là thời điểm để hành động. Việc tối ưu hệ thống phân phối hơi không chỉ giúp tiết kiệm nhiên liệu, mà còn nâng cao độ ổn định vận hành và hướng đến mục tiêu sản xuất xanh – hiệu quả – bền vững. Đừng để chi phí âm thầm rò rỉ mỗi ngày. Liên hệ ngay với DIVI để nhận tư vấn kỹ thuật miễn phí, đồng thời tải ngay bộ tài liệu độc quyền: “Kiểm soát hệ thống phân phối hơi hiệu quả trong 7 ngày” – công cụ giúp bạn đánh giá và cải thiện toàn diện hiệu suất hệ thống hơi trong nhà máy của mình.
