산업용 스팀 분배 시스템에서 자주 발생하는 5가지 실수 및 비용 절감 솔루션

비용 효율적이면서 친환경적인 에너지원을 찾고 계신가요? 그렇다면 우드파이어 보일러 시스템이 귀하의 기업에 적합한 재생 가능 에너지 솔루션일 수 있습니다. 연료 가격이 상승하고 환경 문제가 심각해지는 가운데, 목재 증기 보일러는 다양한 산업에서 효율적인 열 생산 수단을 제공합니다.

1. 산업용 스팀 분배 시스템이란?

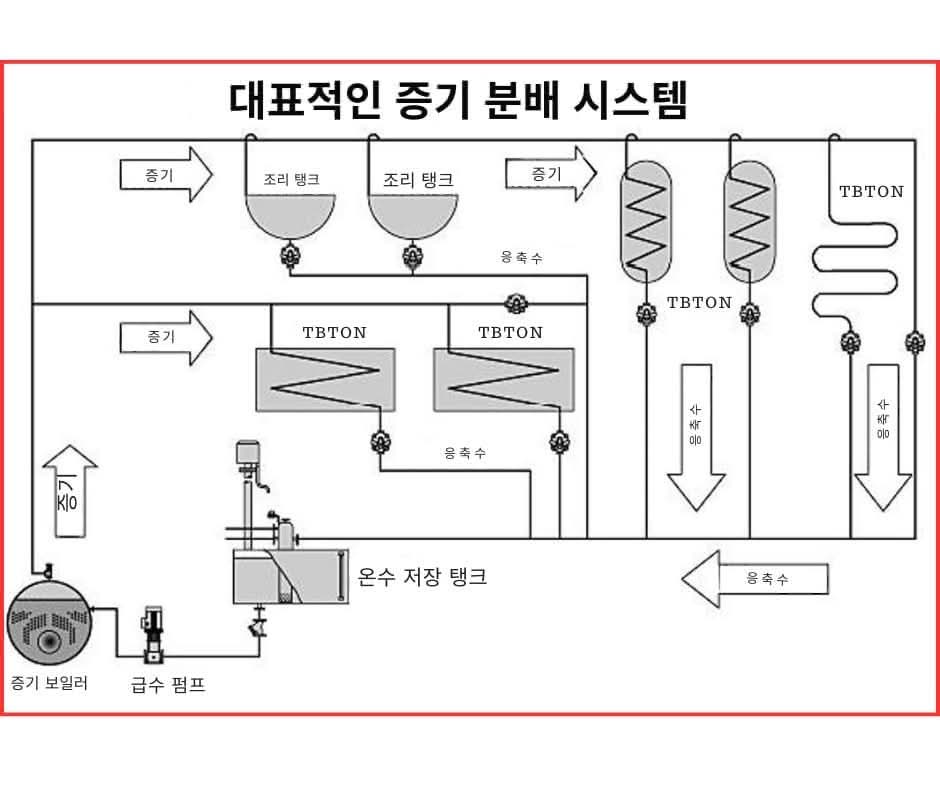

대표적인 증기 분배 시스템

산업용 스팀 분배 시스템은 스팀 배관, 스팀 트랩, 감압 밸브, 체크 밸브, 그리고 응축수 회수 장치 등으로 구성된 기술 네트워크입니다. 이 시스템의 주요 목적은 보일러에서 생성된 포화 증기를 프레스, 건조기, 히터 등 최종 사용 장비에 안정적으로 전달하는 것입니다.

스팀 분배 시스템의 성능을 극대화하려면, 증기는 항상 건조한 상태를 유지해야 하며, 적정한 압력과 온도를 유지하는 것이 필수적입니다. 이렇게 하면 열전달 효율이 향상되고 연료 소비를 절감할 수 있습니다.

산업용 스팀 분배 시스템의 핵심 구성 요소

산업용 스팀 분배 시스템은 증기를 안정적으로 공급하고 에너지를 효율적으로 사용하는 데 필수적인 기술 인프라입니다. 주요 구성 요소는 다음과 같습니다:

• 메인 및 분기 스팀 배관: 보일러에서 최종 사용 지점까지 증기를 운반합니다.

• 스팀 트랩: 시스템 내에서 응축수를 제거하고 건조한 증기만을 유지합니다.

• 감압 밸브 및 안전 밸브: 장비를 보호하기 위해 압력을 안정적으로 조절합니다.

• 응축수 회수 장치: 고온의 응축수를 보일러로 다시 보내 열에너지를 재사용합니다.

스팀 분배 시스템을 올바르게 설계하고 운용하면 생산 공정을 안정시키는 것은 물론, 에너지 비용을 크게 절감하고, 장비의 수명을 연장하며, 산업용 에너지 효율 기준을 충족할 수 있습니다.

왜 스팀 분배 시스템이 운영 비용에 영향을 미치는가?

효율적인 스팀 분배 시스템은 증기의 품질을 보장할 뿐만 아니라 공장의 에너지 비용에도 깊은 영향을 미칩니다.
건조한 증기가 유지되면, 사용자 장비에서의 열전달 효율이 향상되어 연료 절감 효과가 크게 나타납니다.

그러나 설계나 운전상의 오류로 인해 증기에 응축수가 혼입되면 다음과 같은 문제가 발생합니다:

• 열전달 효율 저하

• 가열 시간 증가 및 과도한 연료 소모

• 생산성과 품질에 영향을 미치는 숨겨진 손실

스팀 트랩 이상이나 스팀 추출 위치 오류와 같은 작은 결함 하나만으로도, 연간 수십 톤의 연료 손실을 초래할 수 있습니다.

따라서 산업용 스팀 분배 시스템의 정확한 설계, 정기적인 점검, 그리고 적절한 유지보수에 투자하는 것은 운영 비용을 통제하고 생산 안정성을 확보하는 데 반드시 필요합니다.

5가지 흔한 오류와 해결책 – 산업용 스팀 분배 시스템

설계나 유지관리가 부실한 산업용 스팀 분배 시스템은 심각한 에너지 손실, 공정 불안정, 그리고 연료 비용 급증을 초래할 수 있습니다. 다음은 공장에서 자주 발생하는 5가지 주요 오류와 그에 대한 실질적인 해결책입니다.

1.잘못된 스팀 추출 위치

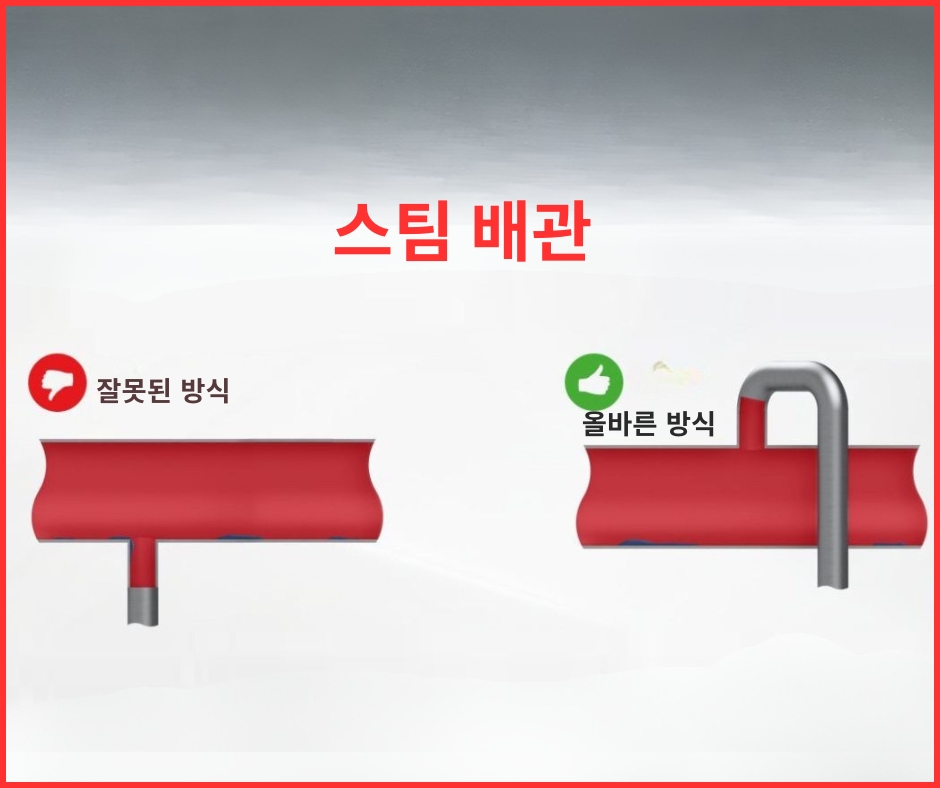

올바른 스팀 취출 배관

증상 및 영향

• 메인 배관의 아래쪽에서 스팀을 추출

• 응축수가 장비로 유입

• 열전달 효율 저하, 섬유 업계 가공 시 색상 변질 발생

해결책

• 스팀 추출 지점을 배관 상단으로 이동하여 건증기만 추출

• 각 가지 배관 말단에 스팀 트랩 설치하여 응축수 유입 방지

2. 품질이 낮거나 기능에 문제가 있는 스팀 트랩

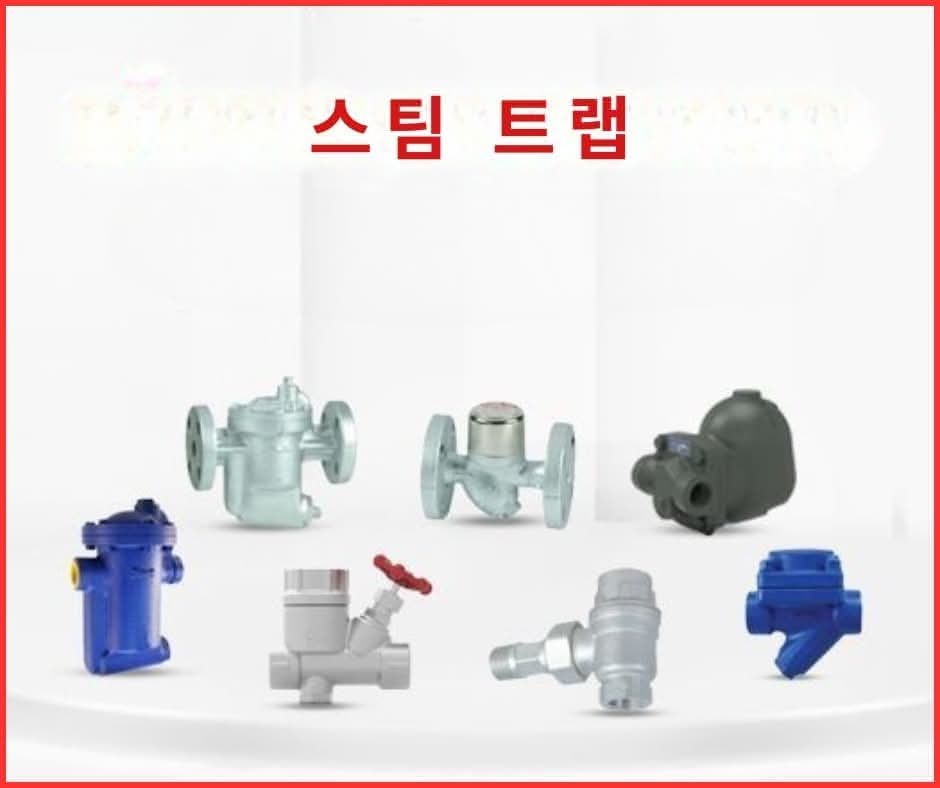

고품질의 스팀 트랩 종류

증상 및 영향

• 스팀과 응축수가 함께 배출됨

• 실제로 열교환 전에 스팀이 유실돼 연료 소비 증가

해결책

• 산업 현장에서 성능이 검증된 고효율 스팀 트랩 사용

• 사례: DIVI 그룹이 해당 시스템 업그레이드로 투자 회수 기간 3~6개월을 달성

3. 응축수를 개방 탱크에 회수

증상 및 영향

• 약 4 bar 압력(150°C) 응축수가 대기압(100°C) 탱크로 배출됨

• 플래시 스팀 발생, 열 손실 심각

해결책

• 응축수를 압력 유지 상태로 보일러에 직접 회수

• 결과: 시스템 전반의 연료 소비 30% 절감

개방형 물탱크에서 증기가 빠져나간다

4. 체크 밸브(역류 방지 밸브) 미설치

증상 및 영향

• 스팀 트랩 뒤에 체크 밸브가 없으면 A 장비의 응축수가 B 장비로 역류

• 온도 불안정과 생산 주기 지연 초래

해결책

• 각 스팀 트랩 뒤에 체크 밸브 설치로 단방향 흐름 확보

체크 밸브를 설치하는 것이 좋습니다

5. 배관 및 플랜지 보온 미흡

증상 및 영향

• 보온되지 않은 배관과 플랜지에서 열 복사 손실 발생

• 예: Φ114 배관 1m당 목재 0.34kg 연료 연소 → 100m 기준 연간 22톤 낭비

해결책

• 시스템 전반에 산업용 최고급 보온재 적용

• 플랜지와 밸브에 추가로 보온 자켓 장착하여 열 손실 최소화

이 다섯 가지 문제를 파악하고 해결하면, 산업용 스팀 분배 시스템의 에너지 효율, 연료 절감, 그리고 장비 수명 연장에 큰 도움이 됩니다.

사례 연구: 증기 시스템 최적화를 통해 USAID로부터 10만 달러 에너지 효율 보조금 수상

많은 제조 현장—특히 섬유, 식품 가공, 화학 산업—에서는 아직도 응축수를 개방형 탱크에 회수하거나 압력 제어 없이 사용하고 있습니다. 이 구식 방식은 심각한 열 손실을 초래하며, 연료 소비 및 운영비 상승으로 이어집니다.

이 문제를 해결하기 위해 DIVI Group은 산업용 스팀 분배 시스템의 고압 응축수 직접 회수 방식을 도입했습니다.

USAID로부터 받은 10만 달러 상금

1. 최적화 전략 및 성과

DIVI Group이 시행한 산업용 스팀 분배 시스템 최적화 조치는 다음과 같습니다:

• 개방형 탱크 제거: 응축수 감압으로 인한 열 손실 방지

• 고압 응축수 회수 펌프 설치: 온도를 약 150°C로 유지 (기존 100°C → 150°C 상승)

• 시스템 동기화: 스팀 트랩, 감압 밸브, 디지털 제어기를 연동해 유량 및 압력 안정화

주요 성과:

• 스팀 연료 소비량 30% 절감

• 5개월 만의 투자 회수

• 산업 에너지 절감을 위한 실질적인 기여를 인정받아, 미국 국제개발처(USAID)로부터 10만 달러 보조금을 수상하였습니다.

2. 적용 사례 및 최종 결론

이 최적화 솔루션은 다음과 같은 산업 분야에 성공적으로 적용되었습니다:

• 섬유 산업: 스팀 분사, 다림질, 열프레스 공정

• 식품 산업: 고압 증기 가열, 조리 탱크 및 증류 설비

• 화학 플랜트: 열교환기 및 고온 반응 공정 설비

이 사례는 산업용 스팀 분배 시스템의 일부만 최적화해도 연간 수십만 달러 규모의 비용 절감이 가능하며, 친환경 제조와 지속 가능한 생산 목표 달성에도 기여할 수 있음을 명확히 보여줍니다.

산업용 스팀 분배 시스템 점검 체크리스트

산업용 스팀 분배 시스템이 최적의 상태로 작동하려면 정기적인 점검 및 유지관리가 필요합니다. 주요 구성 요소를 계획적으로 관리하면 열 손실을 줄이고, 연료 낭비를 방지하며, 전체 공정의 안정성을 높일 수 있습니다.

이와 같은 주기적인 점검은 스팀 분배 시스템의 효율을 높이는 핵심 전략이며, 산업용 스팀 분배 시스템의 신뢰성과 연료 절감을 동시에 실현할 수 있는 기반이 됩니다. 특히 생산라인에서의 불필요한 손실을 줄이고, 장비 수명과 공정 안정성을 동시에 확보하는 데 효과적입니다.

결론: 작은 조정, 큰 절감 효과

일반적으로 보조 설비로 간주되는 산업용 스팀 분배 시스템은 실제로 에너지 비용 절감과 생산 효율 향상에 있어 핵심적인 역할을 합니다. 스팀 트랩 누수, 스팀 추출 위치 오류, 단열 미비와 같은 사소한 결함도 연간 수천만 원의 에너지 낭비로 이어질 수 있습니다.

귀사의 설비가 위에서 언급한 5가지 핵심 문제 중 하나라도 겪고 있다면, 지금이야말로 개선을 시작할 적기입니다. 스팀 분배 시스템을 최적화하면 연료 소비를 줄이고, 공정 안정성을 높이며, 장기적으로는 친환경적이고 지속 가능한 생산 체계를 구축할 수 있습니다.
