工业蒸汽分配系统中的5个常见错误及节能解决方案

您的工厂蒸汽系统是否真的高效运行？是否存在一些隐蔽问题，正在悄悄浪费大量能源成本？本文将深入解析工业蒸汽分配系统中最常见的5个技术错误，并结合DIVI Group在实际项目中的应用案例，提供经由美国国际开发署（USAID）认证的解决方案。

1. 工业蒸汽分配系统简介

典型蒸汽分配系统

工业蒸汽分配系统（简称蒸汽分配系统）是一个由多种关键组件构成的工程系统，其主要任务是将锅炉中产生的饱和蒸汽高效输送至终端使用设备，例如压机、干燥机或加热器等。在整个蒸汽分配系统运行过程中，确保蒸汽始终处于干燥状态、保持稳定的压力与温度，是实现高效换热传递和最大限度节省能源消耗的前提条件。

如果蒸汽出现潮湿或压力不稳，将直接导致热能传输效率下降、系统能耗增加，甚至影响整个生产工艺的连续性与稳定性。

因此，科学设计与定期维护工业蒸汽分配系统，不仅有助于提升能源利用率和工厂运营安全性，更是实现可持续生产和节能减排的重要基础。

系统的关键组成部分包括：

• 主蒸汽管道及支线：将蒸汽从锅炉输送到各个用汽点。

• 蒸汽疏水阀（蒸汽陷阱）：有效排出冷凝水，保留干蒸汽。

• 减压阀和安全阀：控制系统压力，保障设备安全运行。

• 冷凝水回收装置：将热水返回锅炉系统进行热能再利用。

正确设计与科学运维工业蒸汽分配系统，不仅能够稳定整个生产流程，还能显著降低能源成本、延长设备寿命，并满足当前工业对能效标准的严格要求。

为什么蒸汽分配系统会直接影响运行成本？

一个高效的蒸汽分配系统不仅决定了蒸汽品质，更对工厂的能源成本产生深远影响。当蒸汽保持在干燥状态时，热能传递效率将大幅提升，从而节省大量燃料。

然而，若因设计或操作失误导致冷凝水混入蒸汽中，则会造成以下问题：

• 换热效率降低

• 加热时间延长，燃料消耗上升

• 产品质量下降，生产效率受损

即使只是一个小小的故障——例如蒸汽疏水阀故障或蒸汽取点位置不当，每年也可能导致数十吨燃料的浪费。

因此，企业应重视工业蒸汽分配系统的科学设计与定期检查，确保系统运行稳定、能源使用高效，从而有效控制运营成本并保障生产可靠性。

蒸汽分配系统常见的 5 个错误与解决方案

设计或维护不善的工业蒸汽分配系统（工业蒸汽分配系统）带来严重的能源搁失、运行不稳定以及燃料成本上升。以下是常见的 5 项技术错误，并配有经过实际验证的解决方案，可助您降低耗耗、提高系统稳定性。

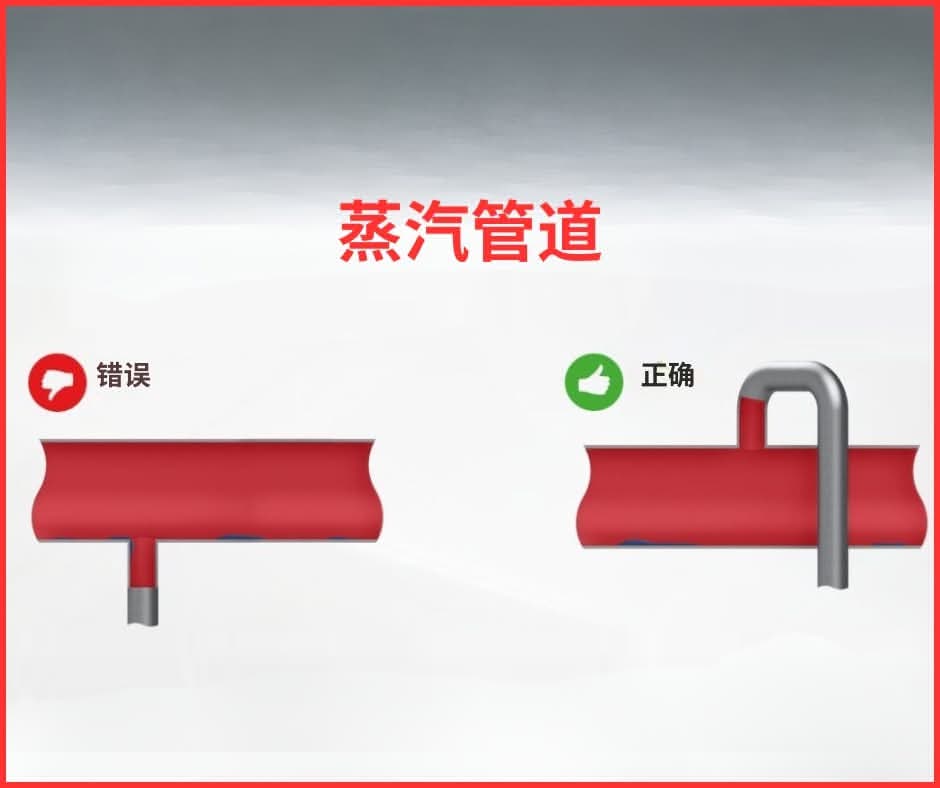

1. 蒸汽取热点位置不对

蒸汽管道

病状和后果

• 蒸汽从主管底部被抽取

• 出环设备入水

• 降低传热效率，影响纸布色润，造成产品质量不稳

解决方案

• 将取热管道的分流点移至管道顶部，确保抽取干蒸汽

• 在每个支线管末端安装蒸汽疏水器（蒸汽门闭器）

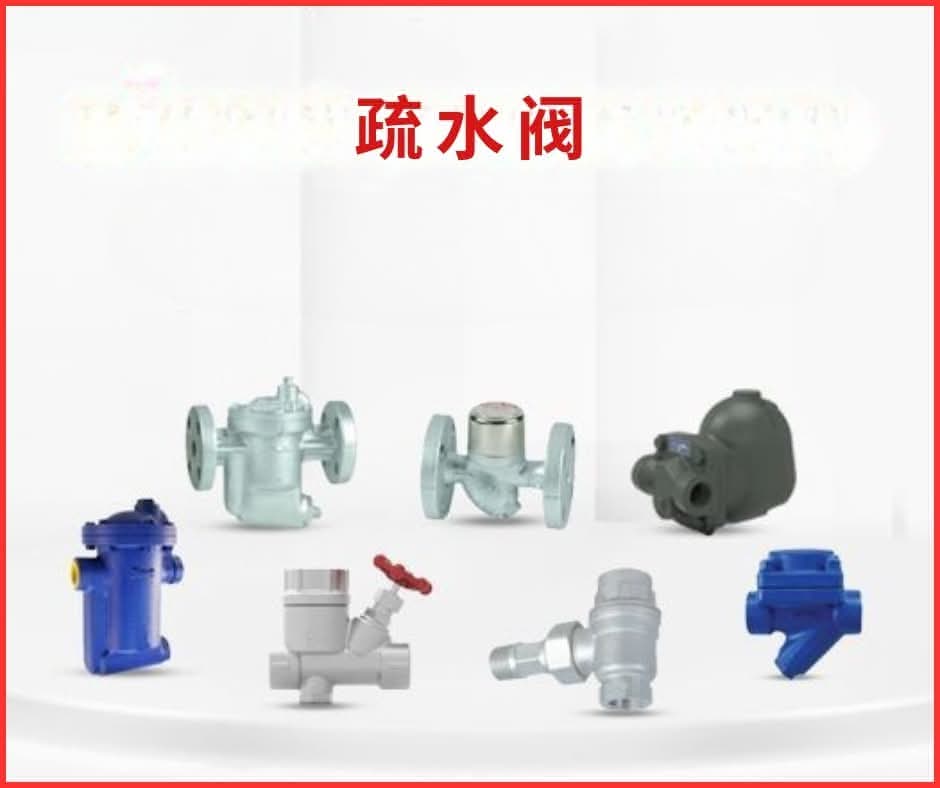

2. 低质量或故障的疏水器

高品质蒸汽疏水阀

病状和后果

• 疏水器掐止或质量不符，同时排放蒸汽和冷冻水

• 蒸汽未能归热即被排出，造成燃料消耗

解决方案

• 使用验证效能好的工业用疏水器

• 案例：DIVI Group 通过更换高效疏水器，在蒸汽分配系统中实现了 3-6 个月内的成本回报l

3. 将冷冻水排回公开罐

病状和后果

• 冷冻水达到 ~4 bar (~150℃)，却被排回 100℃ 的平历压罐

• 产生露热蒸汽，严重消耗热能

解决方案

• 维持冷冻水压力，直接沿管道返回熔炉

• 结果：蒸汽分配系统总体燃料耗量减少达 30%

蒸汽从敞开的水箱中逸出

4. 缺少防逆阀阅值

病状和后果

• 无防逆阀阅值，自 A 设备出来的冷冻水有可能逆流到 B 设备

• 造成温度不稳，生产周期焦虑

解决方案

• 在每个疏水器后部安装防逆阀阅值，确保单向流动

建议安装单向阀

5. 管道未做保温处理

病状和后果

• 未给蒸汽管道和缝合处做保温处理

• 例如：每米 ϕ114 管道每小时耗耗 0.34 kg 木材，100m/年消耗达 22 吨

解决方案

• 使用工业级管道保温材料全面覆盖

• 在阀值、缝合处增加组合保温衣裱，避免蒸汽震荡

通过识别和治理这 5 项障碍，可以明显提升工业蒸汽分配系统的能效，降低耗耗，延长装备使用年限。

案例研究：通过优化蒸汽系统获美国国际开发署（USAID）10万美元节能奖励

在许多制造工厂中，尤其是纺织、食品加工和化工行业，冷凝水回收仍采用开放水箱方式，或缺乏压力控制。这种过时做法导致严重的热能损失，增加了燃料消耗和整体运营成本。

为了解决这一问题，DIVI Group 推出针对 工业蒸汽分配系统 的优化方案，重点在于实现 高压冷凝水直接回收。

来自美国国际开发署的10万美元奖励

1. 优化策略与成果

DIVI Group 对其 工业蒸汽分配系统 进行了优化，包括：

• 取消开放水箱，避免冷凝水减压造成的热损失

• 安装 高压冷凝水泵，将温度维持在约 150°C（而非降低至 100°C）

• 将蒸汽疏水阀、减压阀与数字控制系统联动，实现流量和压力双重稳定

主要效果：

• 降低蒸汽燃料消耗 30%

• 5 个月内回本

• 该方案因在工业节能方面的突出贡献，获得了美国国际开发署（USAID）颁发的10万美元节能资助。

2. 应用场景与总结结论

该优化方案已成功应用于多个行业领域：

• 纺织行业：蒸汽喷淋、整烫及热压工艺

• 食品加工：高压锅、炊煮罐和蒸馏系统的加热

• 化工工厂：热交换器与高温反应罐

此案例充分说明，即使对 工业蒸汽分配系统 进行部分优化，也能为企业带来 数十万美元的年度节能收益，并助力实现绿色制造与可持续发展目标。

Checklist for Industrial Steam Distribution Systems

为保证 工业蒸汽分配系统 的高效稳定运行，建议定期检查关键部件。定期维护不仅能防止热能损失，还能减少燃料消耗，提升系统稳定性。

透过上述巡检制度，工厂可以增强 蒸汽分配系统 的运行可靠性，同时直接提升 工业蒸汽分配系统 的能源效率，延长设备使用寿命，并加强热传递能力。

结论：微调带来巨大影响

虽然通常被认为只是辅助设施，但工业蒸汽分配系统在控制能源成本和提升生产效率方面扮演着关键角色。即使是细微的问题——例如疏水阀泄漏、蒸汽取点位置不当或缺乏保温——也可能在不知不觉中造成数百万越南盾的能源浪费。

如果您的工厂正面临上述五大典型问题中的任何一项，现在正是采取行动的最佳时机。通过优化蒸汽分配系统，不仅可以显著降低燃料消耗，还能提升系统稳定性，并推进绿色、高效与可持续的生产目标。

您是否需要对蒸汽分配系统进行审计？

想要节省燃料、减少热能损失并提升操作效率？

DIVI集团为您提供专业支持

• 一对一技术咨询服务（免费）

• 实用指南免费下载：
  《7天掌握您的蒸汽分配系统》

• 针对重点行业定制解决方案：纺织、食品加工、化学制造及工业生产领域
