Bẫy hơi đồng tiền Flowex

Giới thiệu bẫy hơi đồng tiền Flowex

Bẫy hơi đồng tiền Flowex, hay còn gọi là Thermodynamic Steam Trap, là dòng sản phẩm được thiết kế nhỏ gọn, hoạt động theo nguyên lý nhiệt động học để loại bỏ nước ngưng và khí không ngưng khỏi hệ thống hơi. Với kết cấu đơn giản nhưng bền bỉ, bẫy đồng tiền Flowex đặc biệt phù hợp cho đường ống chính, đường xả đáy và các ứng dụng có áp suất cao.

Sản phẩm được chế tạo từ thép rèn hoặc gang cầu chất lượng cao, khả năng chịu áp suất làm việc lên tới 25–35 bar, nhiệt độ vận hành tối đa 400°C. Nhờ đó, bẫy hơi đồng tiền Flowex mang lại hiệu suất tách nước ngưng vượt trội, hạn chế rò rỉ hơi, giảm tổn thất năng lượng và bảo vệ thiết bị công nghệ.

Ưu điểm nổi bật

  • Kết cấu đơn giản, dễ bảo trì: Ít chi tiết chuyển động, tuổi thọ cao.

  • Chịu áp suất cao: Thích hợp cho nhiều điều kiện vận hành khắc nghiệt.

  • Tự xả khí: Giúp khởi động hệ thống nhanh, hạn chế hiện tượng búa nước.

  • Kích thước nhỏ gọn: Thuận tiện lắp đặt cho đường ống có không gian hạn chế.

  • Giá thành hợp lý: Giải pháp tiết kiệm chi phí cho nhà máy.

Ứng dụng

  • Đường ống dẫn hơi chính.

  • Điểm xả đáy cho đường ống và bình tách.

  • Hệ thống gia nhiệt bằng hơi áp suất cao.

  • Môi trường vận hành ngoài trời, có nguy cơ đóng băng.

Bảng thông số kỹ thuật tra lưu lượng xả nước ngưng của bẫy hơi đồng tiền Flowex (lít/giờ)

Model DN (mm) PMX (bar) TMO (°C) ΔP=0.5 ΔP=1 ΔP=3 ΔP=6 ΔP=10 ΔP=16 ΔP=20 ΔP=25 ΔP=35
TD20 / CS19 15–25 10 250 ~80 ~140 ~280 ~450 ~700 – – – –
  15–25 20 250 ~90 ~160 ~320 ~520 ~780 ~820 ~900 – –
TD251F / CS49 15–25 10 400 ~90 ~150 ~300 ~480 ~750 – – – –
  15–25 20 400 ~100 ~180 ~350 ~560 ~820 ~880 ~950 – –
  15–25 35 400 ~110 ~200 ~400 ~620 ~900 ~960 ~1000 ~980 ~950
TD252F / CS49 32–65 10 400 ~120 ~200 ~400 ~600 ~950 – – – –
  32–65 20 400 ~140 ~260 ~500 ~800 ~1200 ~1250 ~1300 – –
  32–65 35 400 ~150 ~280 ~550 ~900 ~1400 ~1450 ~1500 ~1450 ~1400
TD35 / CS19 15–25 35 400 ~40 ~80 ~200 ~300 ~420 ~500 ~550 ~600 ~600

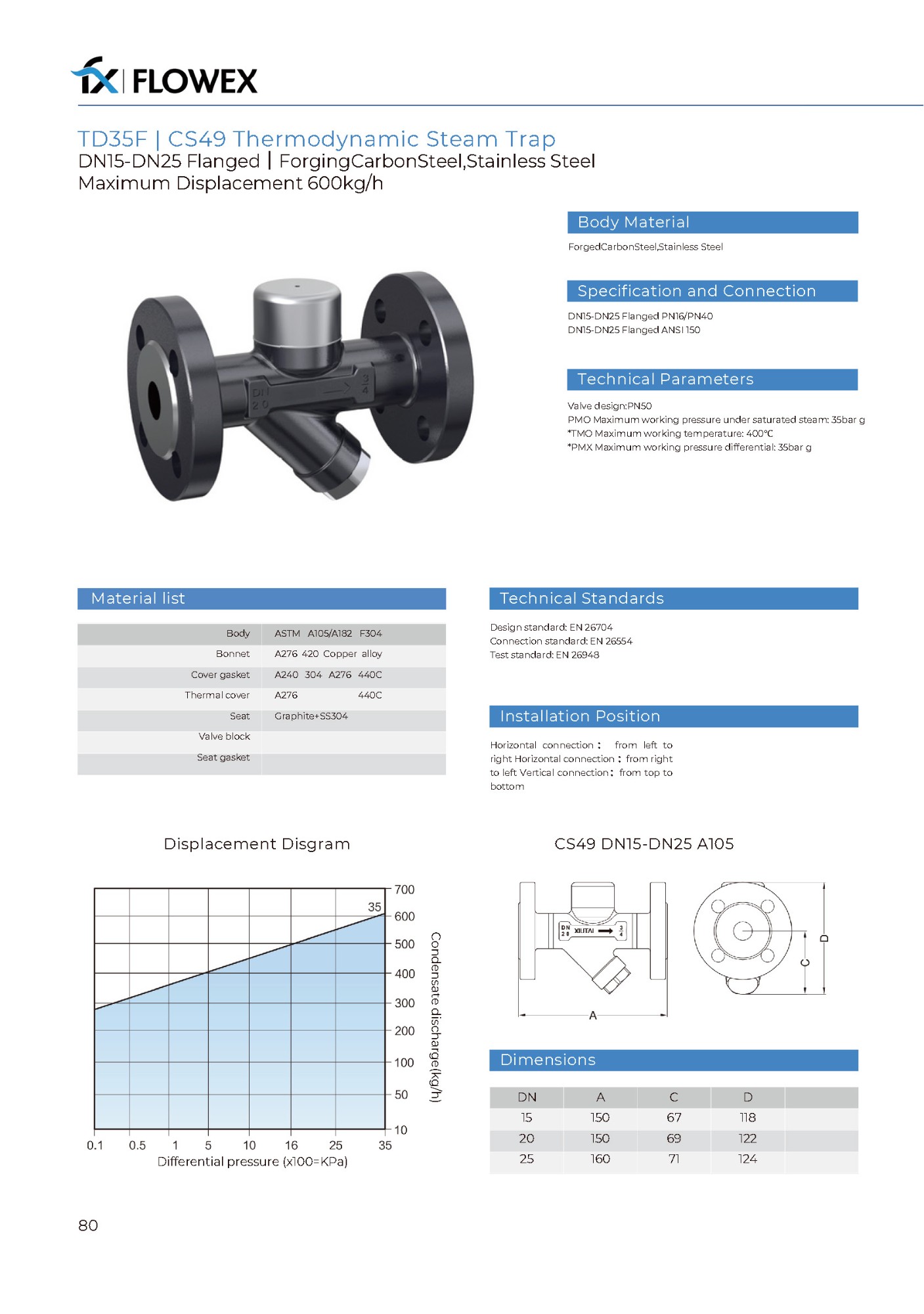

TD35F / CS49 15–25 35 400 ~50 ~90 ~220 ~320 ~450 ~520 ~580 ~600 ~600

Ký hiệu:

  • PMX: Áp suất làm việc tối đa

  • ΔP: Chênh áp hiệu dụng khi vận hành

Kết luận

Bẫy hơi đồng tiền Flowex là giải pháp đáng tin cậy cho các hệ thống hơi công nghiệp yêu cầu hoạt động ổn định, xả ngưng hiệu quả và tiết kiệm năng lượng. Với độ bền cao, khả năng chịu áp suất lớn và giá thành cạnh tranh, Flowex cam kết mang đến cho khách hàng những sản phẩm tối ưu nhất cho dây chuyền sản xuất.

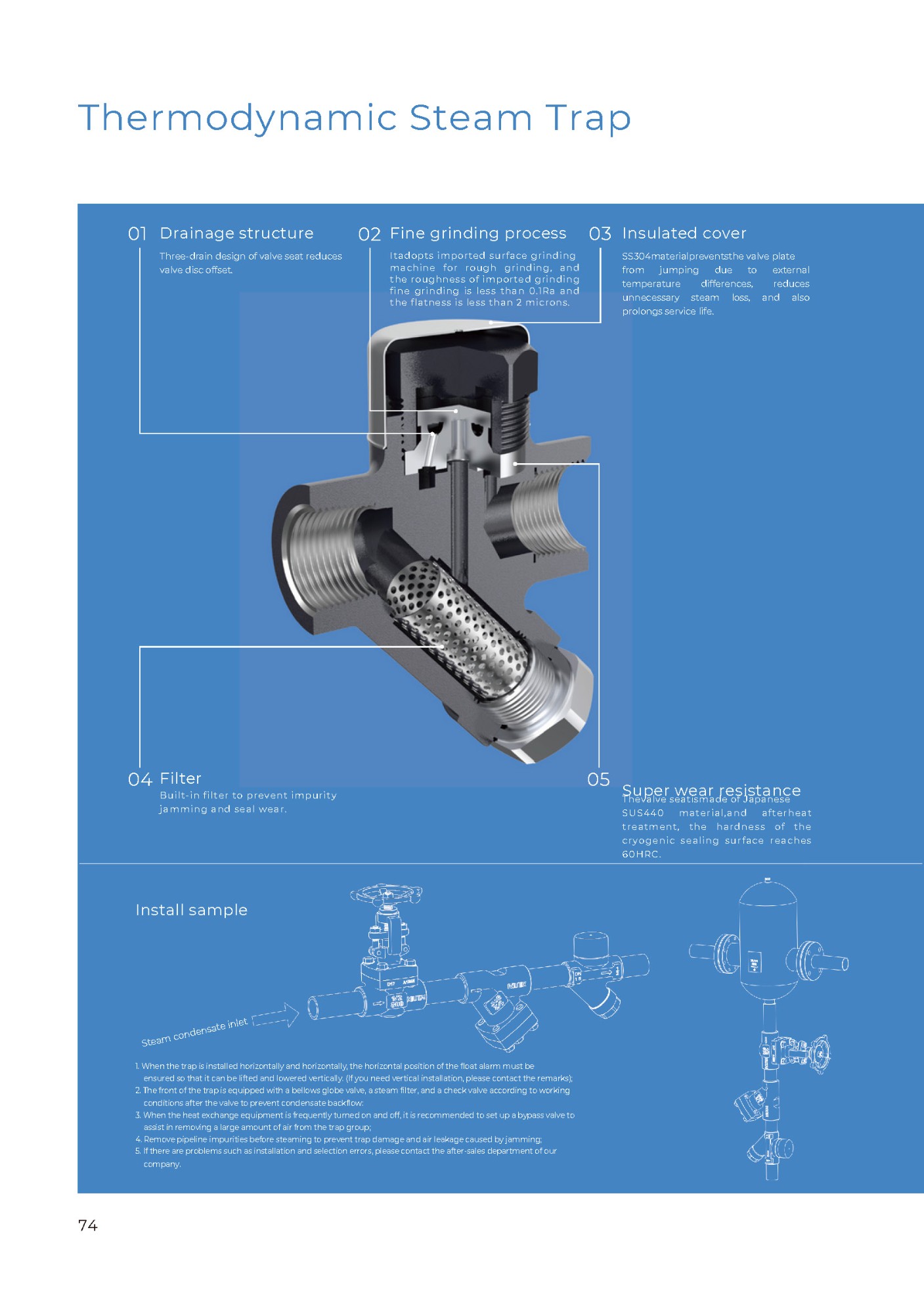

SƠ ĐỒ NGUYÊN LÝ
