증기 시스템 내 응축수 문제로 고민하고 계신가요? 스팀 세퍼레이터(Steam Separator) 는 건증기 공급을 통해 열효율 향상, 연료 절감 및 설비 보호를 동시에 실현하는 핵심 솔루션입니다.

1. 고객의 문제점

증기 시스템 내 응축수는 다음과 같은 문제를 유발합니다.

  • 열전달 효율 저하

  • 연료 소비 증가

  • 배관, 열교환기, 밸브, 스팀 트랩 부식

  • 시스템 전체 수명 단축

이에 대한 해결책은 스팀 세퍼레이터(Steam Separator) 입니다.

2. 스팀 세퍼레이터란?

스팀 세퍼레이터는 산업용 보일러 시스템에서 증기 내 응축수와 이물질을 제거하는 핵심 장치입니다.
이를 통해:

  • 항상 건조하고 깨끗한 증기 공급

  • 열교환 효율 향상

  • 설비 수명 연장

이 가능합니다.

3. DIVI 스팀 세퍼레이터의 강점

  • 98% 이상의 응축수 제거 효율

  • 연료비 절감 효과

  • 배관 및 설비 보호

  • ASME, TCVN 12728:2019 국제 기준 충족

  • DN15 – DN300 다양한 사이즈 제공

4. 적용 산업 분야

  • 식품 및 음료

  • 섬유 및 의류

  • 제지 및 포장

  • 고무 및 플라스틱

  • 제약 산업

  • 화학 및 전자 산업

5. 기술 사양 표

구경 DN A (mm) B (mm) C (mm) D/E (mm) 용적 (L) 중량 (kg)
15 100 24 65 89 0.7 1.6
20 100 44 70 114 0.9 2.1
25 100 77 75 152 1.2 2.8
32 125 97 82 179 2.2 4.1
40 125 169 90 259 3.2 6.0
50 125 329 100 429 5.3 9.9
65 150 451 115 566 10.0 15.7
80 200 455 130 585 18.4 21.6
100 250 589 150 739 36.3 34.2
125 300 768 175 943 66.6 52.3
150 350 983 200 1183 113.8 76.6
200 500 1122 250 1372 269.2 126.8
250 600 1511 300 1811 511.8 200.9
300 800 1518 350 1868 938.6 276.3

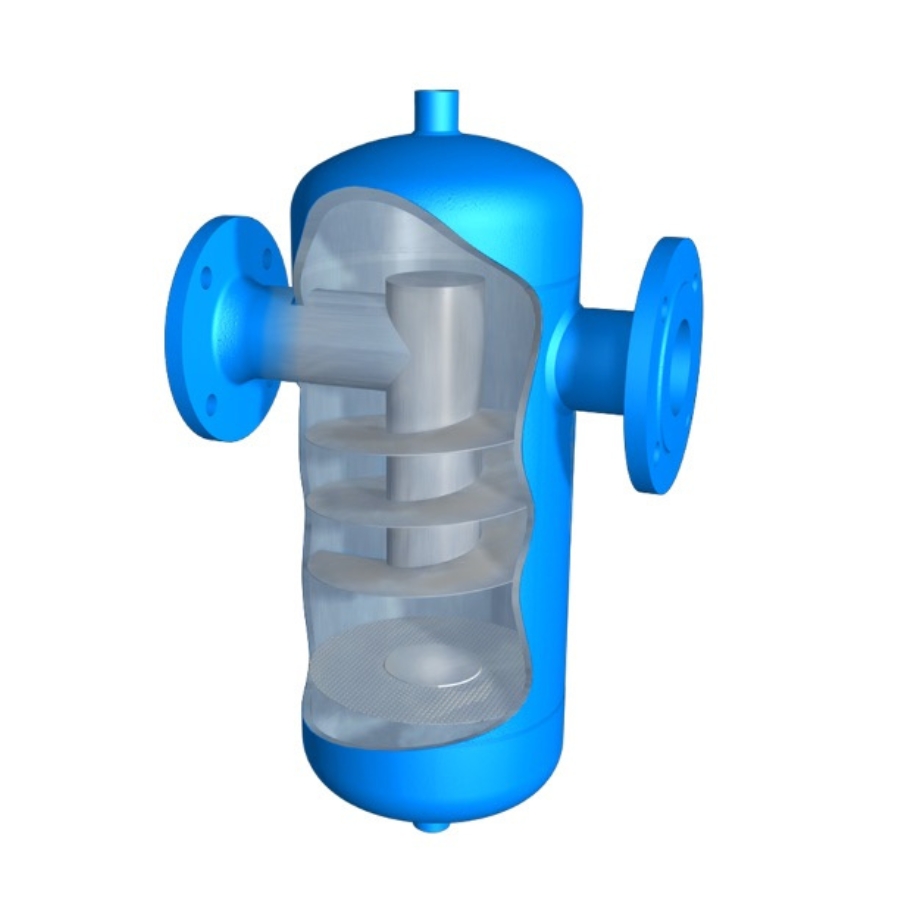

원칙 다이어그램

steam seperator

실제 이미지

Steam separator
Steam separator
Steam separator
Steam separator
Steam separator
Steam separator
